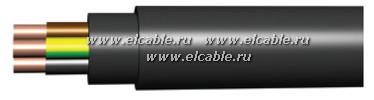

Кабели силовые, не распространяющие горение, в холодостойком исполнении. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1. Токопроводящая жила- медная или алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката повышенной холодостойкости. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка– изолированные жилы многожильных кабелей скручены в сердечник с заполнением промежутков между жилами из поливинилхлоридного пластиката пониженной горючести и
повышенной холодостойкости.
4. Внутренняя оболочка– из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.
5. Броня (для кабелей марок АВБШвнг(А)-ХЛ, ВБШвнг(А)-ХЛ) –из двух стальных оцинкованных лент.
6. Оболочка (защитный шланг) из поливинилхлоридного пластиката пониженной горючести и повышенной холодостойкости.
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
|
| Номинальное напряжение, кВ |
|||
| 0,66 |
1 |
||
| АВВГнг(А)-ХЛ |
1 |
2,5-50 |
2,5-500 |
| 3 и 4 |
2,5-50 |
2,5-300 |
|
| 2 и 5 |
2,5-240 |
||
| ВВГнг(А)-ХЛ |
1 |
1,5-50 |
1,5-630 |
| 3 и 4 |
1,5-300 |
||
| 2 и 5 |
1,5-50 |
1,5-240 |
|
| АВБШвнг(А)-ХЛ |
1 |
25-50 |
25-630 |
| 3 и 4 |
2,5-50 |
2,5-300 |
|
| 2 и 5 |
2,5-240 |
||
| ВБШвнг(А)-ХЛ |
1 |
25-50 |
25-630 |
| 3 и 4 |
1,5-50 |
1,5-300 |
|
| 2 и 5 |
1,5-240 |
-одножильные бронированные кабели предназначены для эксплуатации в сетях постоянного напряжения.
Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
