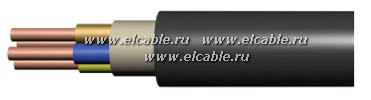

Силовые кабели с изоляцией и оболочкой из поливинилхлоридного пластиката. Кабели соответствуют требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
1. Токопроводящая жила– круглой или секторной формы, медная или алюминиевая, однопроволочная или многопроволочная 1 или 2 класса по ГОСТ 22483 .
2. Изоляция – из поливинилхлоридного пластиката. Изоляция нулевой жилы(О) синего цвета. Изоляция жил заземления (J) зелено-желтой расцветки.
Последовательность расцветки изолированных жил в кабеле с числом жил до 5 включительно должна соответствовать указанной в таблице:
| Число жил |
Расцветка жил в кабеле |
|
| с жилой заземления |
без жилы заземления |
|
| 1 |
зелено-желтая |
черная |
| 2 |
зелено-желтая, черная |
синяя, коричневая |
| 3 |
зелено-желтая, синяя,коричневая |
синяя, коричневая, черная |
| 4 |
зелено-желтая, синяя,коричневая, черная |
синяя, коричневая, черная, серая |
| 5 |
зелено-желтая, синяя,коричневая, черная, серая |
синяя, коричневая, черная, серая,черная |
3. Скрутка – изолированные жилы трех-, четырех- и пятижильных кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.
4. Заполнение – из невулканизированной резиновой смеси.
5. Оболочка – из поливинилхлоридного пластиката.
Число и номинальное сечение основных жил.
| Марка кабеля |
Число жил |
Номинальное сечение жил, мм2 |
| Номинальное напряжение, кВ |
||
| 1 |
||
| NYY-O NYY-J |
1 |
1,5-630 |
| 2 |
1,5-50 |
|
| 3и 4 |
1,5-240 |
|
| 5 |
1,5-25 |
|
| 7,10,12,14,19,24,30 |
1,5-2,5 |
|
| NAYY-O NYY-J |
1 |
2,5-240 |
| 2 |
2,5-50 |
|
| 3 и 4 |
2,5-240 |
|
| 5 |
2,5-25 |
|
| 7,10,12,14,19,24,30 |
2,5 |
